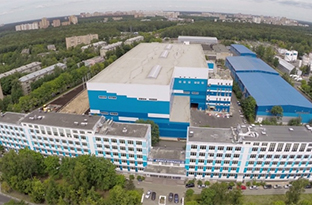

АИИС ТУ ПАО «КРИОГЕНМАШ»

Название проекта

Создание Автоматизированной информационно-измерительной системы учёта промышленных стоков в безнапорных трубопроводах ПАО «КРИОГЕНМАШ»

Предпосылки создания системы

Технологическим процессом предприятия ПАО «Криогенмаш» предусмотрен отвод вод в ООО «Балашинский водоканал». Стоимость водоотвода определялась Водоканалом исходя из высоких ставок, а с 2012 года эта ставка должна была подняться до 100% от потреблённой предприятием воды. В этой связи руководством ПАО «Криогенмаш» был поставлен вопрос об оптимизации затрат на оплату водоотвода.

Цель создания системы

Система создавалась с целью обеспечения измерений фактически отведённых вод и, на основании показаний средств измерений, расчётов с ООО «Балашинский водоканал» по фактическому отводу, а не по фиксированным ставкам.

Состав работ

Оборудование узлов учёта промышленных стоков на двух трубопроводах для создания ИИК (измерительно-информационный комплекс) учёта энергоресурсов ПАО «КРИОГЕНМАШ»:

  • Строительство измерительных колодцев И1, И2 (в количестве двух единиц) на узлах учёта «ЦЗЛ» и «ВЗУ»;
  • Калибровка трубопроводов на узле учёта;
  • Установка на узлах учета «ЦЗЛ», «ВЗУ», первичных датчиков расхода АП-13;
  • Прокладка измерительных цепей первичных датчиков до приборов учёта;
  • Установка вторичных приборов учёта;
  • Пуско-наладочные работы.

Технические решения

Уровень ИИК представляет собой комплекс программно-технических средств, состоящий из следующих компонентов:

  • измерительные трубопроводы и ИК;
  • вторичные измерительные цепи;
  • приборы учёта расхода стоков;
  • коммуникационное оборудование.

ИИК выполняет следующие функции:

  • автоматическое проведение измерений основных стоков;
  • автоматическое архивирование среднечасовых, среднесуточных и среднемесячных значений расхода (температуры и давления воды в трубопроводах);
  • хранение результатов измерений, информации о состоянии средств измерений в специализированной базе данных в энергонезависимой памяти вычислителей расхода не менее 45 суток;
  • автоматическая регистрация событий в «Журнале событий», сопровождающих процессы измерения;
  • безопасность хранения информации и программного обеспечения в соответствии с ГОСТ Р 52069.0-2003 и ГОСТ Р 51275-2006;
  • конфигурирование и параметрирование технических средств и программного обеспечения;
  • диагностика работы технических средств;
  • предоставление доступа к результатам измерений и журналам событий со стороны информационно-измерительного комплекса.

Структурная схема ИИК ПАО «КРИОГЕНМАШ»

АИИС ТУ Криогенмаш

В качестве первичных датчиков коммерческого учёта стоков использованы ультразвуковые датчики АП-13 производства фирмы «Сигнур».

В качестве вторичных приборов коммерческого учёта расхода использованы интеграторы «ЭХО-Р-02» производства фирмы «Сигнур».

Ультразвуковые расходомеры ЭХО-Р-02 отображают на индикаторах основную и вспомогательную информацию. Основные и вспомогательные величины, выбранные для отображения на жидкокристаллическом индикаторе, и их последовательность определяются при программировании расходомеров.

Ультразвуковые расходомеры ЭХО-Р-02 автоматически записывают в память измеренные величины расхода в трубопроводах и данные о состоянии средств измерений.

Информация в цифровом виде с уровня ИИК передаётся на уровень ИВК (АРМ диспетчера), находящийся в инженерном корпусе посредством среды передачи данных GSM.

Результаты проекта

Благодаря вводу АИИС ТУ в эксплуатацию ПАО «Криогенмаш» теперь рассчитывается за отвод стоков с ООО «Балашихинский Водоканал» по фактическим показаниям приборов учёта, а не по установленному проценту от добытой воды.
