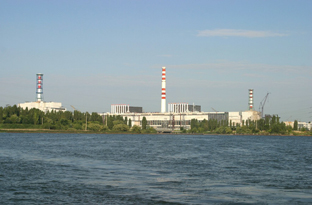

Проектно-изыскательские работы. Замена устройств РЗА ОРУ-330 кВ (ВЛ-330 кВ) Курской АЭС

Проектом предусматривается:

  1. Реконструкция комплекса релейной защиты и автоматики ОРУ-330 кВ, ВЛ-330 кВ, а именно:
    • устройств РЗА ВЛ-330 кВ «Курская АЭС — Южная I», «Курская АЭС — Южная II», «Курская АЭС — Курская», «Курская АЭС — Железногорская», «Курская АЭС — Шостка», «Курская АЭС — Сумы Северная» (последние две линии межгосударственные);
    • устройств РЗА 1,2,3,4 с.ш. ОРУ-330 кВ;
    • устройств РЗА секционных выключателей 330 кВ.
  2. Проведение расчёта и анализа электроэнергетических режимов, статической и динамической устойчивости в электрической сети 330-750 кВ, прилегающей к Курской АЭС и реконструкция комплекса противоаварийной автоматики ОРУ-330 кВ Курской АЭС.
  3. Модернизация высокочастотных каналов для передачи сигналов и команд РЗА и ПА по ВЛ-330 кВ, отходящих от Курской АЭС.
  4. Создание автоматизированной системы управления комплексом устройств РЗА и ПА ОРУ-330 кВ Курской АЭС.

Предпосылки реализации проекта

Сегодня комплекс устройств РЗА ОРУ-330 кВ Курской АЭС в большей степени реализован на электромеханической базе, морально и физически устаревшей в силу длительного срока эксплуатации. На данный момент выполнен только проект модернизации шкафов автоматики управления выключателями 330 кВ 1В-2, 1В-0, 3В-2, 3В-0, 5В-1, 5В-0, 6В-2, 6В-0 — новые шкафы выполнены на базе микропроцессорного оборудования производства ООО НПП «ЭКРА».

Предложенные технические решения

На каждой ВЛ-330 кВ, отходящей от Курской АЭС предусматривается установка

  • комплекта фазоселективной дифференциально-фазной (ДФЗ) высокочастотной защиты с функциями ступенчатых защит,
  • двух фазоселективных комплектов ступенчатых защит разных производителей с передачей команд телеускорения и телеотключения,
  • устройства определения места повреждения.

На каждой системе шин 330 кВ предусматривается установка двух независимых комплектов дифференциальной защиты шин.

Для защиты секционных выключателей предусматривается два комплекта ступенчатых защит, включённых на сумму токов секционных выключателей.

На каждом выключателе предусматривается установка двух комплектов автоматики.

На каждой линии предусматриваются ВЧ канал ДФЗ и два ВЧ канала для передачи команд РЗА и ПА.

Состав функций и алгоритмы ПА ОРУ-330 кВ Курсой АЭС будут определены на основе расчёта и анализа электроэнергетических режимов, статической и динамической устойчивости в электрической сети 330-750 кВ, прилегающей к Курской АЭС.

С помощью автоматизированной системы управления комплексом устройств РЗА и ПА ОРУ-330 кВ Курской АЭС будет выполняться непрерывный контроль за функционированием устройств РЗА и ПА, их диагностика и анализ работы.

Выполнение комплекса РЗА и ПА предусматривается на современных микропроцессорных устройствах. Использование микропроцессорной техники в устройствах РЗА и ПА даёт существенные преимущества:

  • в одном устройстве есть возможность осуществления как функций РЗА и ПА, так и ряда вспомогательных функций — регистрация аварийных процессов (осциллографирование), определение места повреждения;
  • реализация новых принципов действия, а также улучшенных характеристик при использовании традиционных принципов действия;
  • удобство при наладке и эксплуатации, значительно сокращённые сроки вывода на проверку;
  • высокий коэффициент готовности в сочетании с возможностями большого числа комбинаций разнообразных функций;
  • наличие системы самодиагностики, функционального или тестового контроля;
  • разнообразные интерфейсы связи человек-машина приближают микропроцессорные устройства к пользователю и позволяют интегрировать МП устройства РЗА и ПА в АСУ;
  • малые массогабаритные показатели;
  • низкие значения потребляемой мощности по цепям постоянного и переменного тока, переменного напряжения.
