Система мониторинга переходных режимов (СМПР) для 9-ти АЭС

Анализ информации, полученной СМПР, даёт новые сведения о динамических свойствах системы, позволяет совершенствовать расчётные модели, решать другие задачи по повышению качества и надёжности управления режимами.

Две основные характеристики технологии СМПР, которые отличают её от существующих систем телеизмерений:

  • Синхронизация измерений параметров электрического режима в различных сколь угодно удалённых друг от друга точках;
  • Определение взаимных углов векторов напряжения.

СМПР использует технологию синхронизированной векторной регистрации параметров электрического режима (технология СВРП) и реализуется как подсистема информационного обеспечения управления режимами ЕЭС.

На 1 января 2010 года в объединении энергосистем СНГ и Балтии функционировало 39 регистраторов СМПР, в том числе 32 — в ЕЭС России.

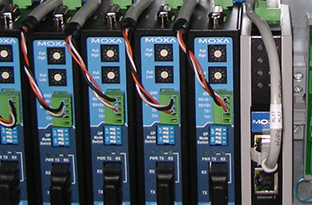

Состав СМПР

Программно-технические комплексы СМПР на АЭС относятся к нижнему уровню СМПР и реализуют на аппаратном и программном уровне алгоритмы вычисления основных параметров электрического режима на основании измерений мгновенных значений токов и напряжений, а так же реализуют функции приёма, хранения данных и передачи их в Центральный диспетчерский пункт ОАО «СО ЕЭС».

Основными элементами ПТК СМПР являются Устройства векторных измерений (УВИ) на базе измерительного преобразователя МИП-02. В рамках проекта установлено 76 таких устройств (от 5 до 13 УВИ на каждой АЭС).

МИП-02 производит измерение основных параметров электрической сети на каждый период частоты 50 Гц (20 мс).

Характеристики МИП-02

  • синхронизация внутренних часов с точностью до 1 мкс по сигналам КНС GPS/ГЛОНАСС;
  • измерение более 30 параметров каждые 20 мс;
  • параметрам присваивается метка времени с дискретностью 1 мс;
  • точность измерения параметров (основная относительная погрешность):
  • измерения напряжения +/- 0,15%
  • измерения тока +/- 0,2%
  • измерение активной мощности +/- 0,2%
  • измерение реактивной мощности +/- 1%
  • измерение полной мощности +/- 0,2%
  • измерение частоты (при наличии PPS) +/- 0,001 Гц
  • измерения фазного угла напряжения +/- 0,1 Градус электрический (55,56 мкс)
  • возможность одновременной передачи данных по нескольким направлениям по протоколам IEEE C37.118 и МЭК 60870-5-104.

Уровни системы

Уровень формирования передачи данных

МИП-ы в режиме реального времени 50 раз в секунду передают результаты измерений в двух направлениях:

  • в ОАО «СО ЕЭС» по протоколу С37.118 (данные on-line);
  • в коммуникационный сервер (для формирования данных off-line).

Коммуникационный сервер производит сбор данных со всех МИП, формирует архивы данных off-line и обеспечивает FTP-доступ к этим данным со стороны ОАО «СО ЕЭС» и АРМ пользователей ЛВС АЭС.

Передача данных в ОАО «СО ЕЭС» осуществляется по существующим каналам связи.

Уровень синхронизации данных

Приёмник сигналов GPS/ГЛОНАСС (ПС-161) синхронизирует внутренние часы всех устройств векторных измерений (МИП-02) и коммуникационного сервера и формирует сигнал PPS.

Многоканальная волоконно-оптическая линия задержки обеспечивает одновременное поступление сигнала PPS как на удалённые, так и на расположенные в непосредственной близости от приёмника ПС-161 устройства векторных измерений.

Многоканальная волоконно-оптическая линия задержки вносит дополнительные временные задержки при передаче сигнала PPS на УВИ, расположенные на разноудалённых от устройства синхронизации объектах, тем самым обеспечивается одновременность поступления сигнала PPS на все приборы МИП-02. Общая задержка при передаче сигнала PPS компенсируется на GPS/ГЛОНАСС приёмнике.

Особенности системы

Для синхронизации времени МИП-02 могут используются сигналы КНС ГЛОНАСС и/или GPS. Для определения относительных фазовых углов измеряемых напряжений используется единый секундный импульс (сигнал PPS) навигационных систем GPS и ГЛОНАСС.

МИП-02 в режиме реального времени передает результаты измерений в ОАО «СО ЕЭС» по протоколу IEEE C37.118.

Для применения данных СМПР в области, не требующей передачи данных в режиме реального времени, на каждой АЭС установлен сервер хранения данных, который осуществляет сбор, обработку и хранение данных ПТК СМПР.
