Система телемеханики Подстанции «Бекетово» 500 кВ (ООО «Башкирэнерго»)

Объект:

Подстанция 500 кВ «Бекетово» (ООО «Башкирэнерго»)

Состав работ:

Модернизация технических средств системы телемеханики

Структурная схема

СТМиС подстанции Бекетово Башкирэнерго

Системное решение:

Основным направлением модернизации в соответствии с требованиями стандарта организации СО 153-34.20.122-2006 «НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ ПОДСТАНЦИЙ ПЕРЕМЕННОГО ТОКА С ВЫСШИМ НАПРЯЖЕНИЕМ 35-750 кВ» выбрано создание перспективной АСУ ТП, обеспечивающей требуемый уровень надежности и безопасности управления режимами работы подстанции и процесса её эксплуатационного обслуживания.

При разработке технического проекта модернизации телемеханического комплекса подстанции были использованы следующие современные принципы архитектуры систем сбора технологической информации и дистанционного управления:

  • Использование двухканальной схемы сбора телеметрии;
  • Применение принципов резервирования для сбора основных технологических параметров;
  • Реализация децентрализованного способа сбора и предварительной обработки телеметрии;
  • Использование двухэлементных датчиков телесигнализации;
  • Применение системы бесперебойного питания аппаратных средств;
  • Создание ОИК и распределенных АРМ технологического персонала.

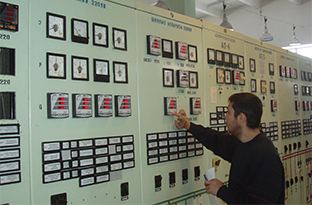

СТМиС ПС бекетово 500 кВ Башкирэнерго

СТМиС ПС бекетово 500 кВ Башкирэнерго

Результаты проекта:

После завершения работ комплекс телемеханики обеспечивает АСУ ТП подстанции и диспетчерские пункты СО и ООО «Башкирэнерго» технологической информацией в следующем объеме:

  • Свыше 1100 параметров текущих телеизмерений электрических величин тока, напряжения, мощности и частоты (19 измерительных преобразователей с аналоговым выходом и 56 измерительных преобразователей с цифровым выходом типа РМ130 SATEC);
  • Около 350 параметров телесигнализации положения двух позиционных выключателей и разъединителей;
  • До 50 команд дистанционного управления распределительным устройством 10 кВ.
Коротко об объекте

Подстанция «Бекетово» - крупнейшая подстанция Башкирской энергосистемы. В её состав входят пять силовых автотрансформаторов и один силовой трансформатор. Главная электрическая схема подстанции построена на основе секций шин напряжения 500, 220, 110, 35 и 10 киловольт.

Подстанция подключена к трём воздушным линиям 500 киловольт, к пяти линиям 220 киловольт и девяти линиям 110 киловольт и осуществляет электропитание потребителей по десяти фидерам напряжения 10 киловольт.

В состав инженерных сооружений подстанции входят:

  • ОРУ-500 кВ;
  • ОРУ-220 кВ;
  • ОРУ-110 кВ;
  • ОРУ-35 кВ;
  • КРУН-10 кВ;
  • ОПУ;
  • ОПУ-500 кВ.
