Заказчик:
ОФ «Листвяжная»
Объект:

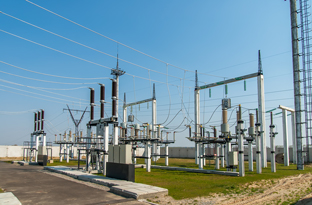

Подстанция 110 кВ «Листвяжная»
Предпосылки реализации проекта
Подстанция предназначена для энергообеспечения угольной обогатительной фабрики «Листвяжная» (г. Белово, Кемеровская область). Система телемеханики на подстанции должна была удовлетворять требованиям Кемеровского РДУ и поддерживать передачу данных по протоколам ГОСТ-МЭК 870-5-101/104.
Цели и задачи проекта
Установка системы телемеханики на базе системы телемеханики ПАК ТМИК и ОИК «Диспетчер».
Краткое описание ПАК ТМИК
Программно-аппаратный комплекс телемеханический на базе индустриального компьютера (ПАК ТМИК) предназначен для применения на промышленных объектах в составе многоуровневых телемеханических комплексов с радиальной, магистральной или комбинированной структурой. ПАК ТМИК может использоваться автономно в качестве системы автоматизированного управления и регулирования, а также в качестве составной части подсистемы сбора информации в системах телемеханики сетевых предприятий электроэнергетики. Возможна интеграция ПАК ТМИК в существующие телемеханические системы при их модернизации в качестве замены технически и морально устаревших устройств контролируемого пункта типа МКТ-2, МКТ-3, ТМ120, ТМ512, Гранит, УВТК-УН и других.
В качестве телемеханического устройства ПАК ТМИК может выполнять следующие функции:
- Контролируемого пункта телемеханики. В этом качестве ПАК ТМИК осуществляет децентрализованный сбор параметров телеметрии локального промышленного объекта, предварительную обработку и промежуточное хранение параметров, кодовое взаимодействие с диспетчерским пунктом по передаче телеметрии, а также приём и организацию исполнения команд телеуправления положением исполнительных двухпозиционных устройств.
- Диспетчерского пункта телемеханики. При реализации этой функции ПАК ТМИК выполняет кодовое взаимодействие с подчиненными ему контролируемыми пунктами телемеханики по сбору телеметрии, организует общую базу данных всех параметров и ведение соответствующих архивов, ретранслирует телемеханические параметры на ДП верхнего уровня, формирует или ретранслирует с ДП верхнего уровня команды телеуправления для подчиненных КП.
- Автоматизированного рабочего места оператора. При решении этой задачи ПАК ТМИК обеспечивает доступ обслуживающего персонала к телемеханической базе данных посредством многооконной системы отображения технологических форм, таблиц, графиков. Рабочее место оператора может быть организовано как на аппаратных средствах самого ПАК ТМИК, так и на выделенной для этих целей внешней РС-ЭВМ.
Структурная схема
Особенности реализации проекта
Широкое применение цифровых датчиков SATEC PM130E обеспечило большую информационную ёмкость системы.
Результат
- Используется стандартный протокол передачи данных (ГОСТ МЭК 870-5-104);
- Установлены цифровые датчики SATEC, позволяющие собирать несколько сот измерений;
- Система удовлетворяет требованиям Кемеровского РДУ:
- по объему и оперативности передачи информации;
- по фиксируемому времени событий (точность до 1 мсек.);
- Передача информации о событии производится с меткой времени;
- Используется техника, для которой легко приобрести ЗИП.
