Инженерная компания «ЭНПРО» завершила работы по замене программного обеспечения в автоматизированной информационно-измерительной системе технического учёта электроэнергии (АИИС ТУЭ) Смоленской АЭС.
АИИС ТУЭ атомных электростанций — это системы учёта потребления электроэнергии на собственные нужды станции, по результатам которых формируются отчёты для ПТО АО «Концерн Росэнергоатом». На основании этих отчётов осуществляются финансовые расчёты накладных расходов станций.

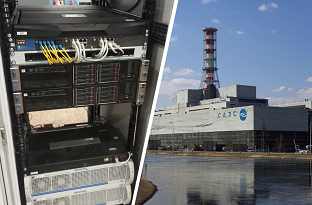

АИИС ТУЭ Смоленской АЭС (I очередь) была построена в 2015 году с использованием в качестве основного ПО учёта «Энфорс», которое выполняло сбор данных с 288 многофункциональных измерительных приборов SATEC PM175. Сервера системы работали под управлением ОС Microsoft Server.
В соответствии с приказами 2020, 2021, 2022 гг. о «переходе на отечественное базовое программное обеспечение Astra Linux в АО «Концерн Росэнергоатом», было принято решение о замене Microsoft Server на Astra Linux.
Ограничения в кроссплатформенности ПО «Энфорс» привели к необходимости его замены на ПО «SEDMAX» (которое уже применяется в АИИС ТУЭ как подсистема диагностики) и корректировке функциональности системы. В процессе реализации наладочных работ было принято решение пересмотреть в целом архитектуру системы: оптимизировать схему распределения потоков данных между смежными автоматизированными системами и расширить функционал АИИС ТУЭ под текущие задачи электроцеха и других подразделений АЭС. По результатам обсуждений были приняты следующие технические решения:
-
Заменить на серверах операционную систему MS Server на ОС Astra Linux 1.7.4 с уровнем защищённости Воронеж/Смоленск
-
Использовать имеющийся функционал по учёту энергоресурсов программной платформы SEDMAX
-
Организовать диагностику системы, синхронизацию времени и журнал событий приборов учёта в ПО SEDMAX
-
Добавить модуль SEDMAX «регистрация аварийных событий» (РАС) для анализа в web-интерфейсе осциллограмм на 600 устройств
-
Организовать сбор данных (ТИ) о параметрах работы присоединений 6 кВ энергоблоков № 1,2,3 (токов, напряжения, активной, реактивной мощности) в ПО SEDMAX с интеграцией этих данных из АИИС ТУЭ в СОТИАССО
-
Реализовать мониторинг положения выключателей всех присоединений КРУ-6 кВ (по наличию/отсутствию тока) в ПО СК-2007 СОТИАССО
-
Завести (теле)сигнализацию о превышении номинальных параметров работы по каждому присоединению КРУ-6кВ для исключения работы оборудования с перегрузкой и (теле)сигнализацию о возникновении аварийных несимметричных и неполнофазных режимов работы в СК-2007 СОТИАССО
-
Контролировать моточасы работы электродвигателей насосов для определения их ресурсных характеристик в ПО SEDMAX по статусу «в работе» / «выключен».
Работы по пунктам 1-3 реализованы в полном объёме.
Помимо работ по «импортозамещению», инженеры ЭНПРО выполнили тестовую наладку в SEDMAX 10 регистраторов одной секции (п. 4). Запись осциллограмм в SEDMAX производится по срабатыванию уставок: снижение напряжения >0.8% от номинального и превышение тока на 1,2% от номинального. По результатам сверки записей в SEDMAX и записей в СОТИ данные совпадают.
Если информация из АИИС ТУЭ, телеизмерения и телесигналы транслируются за пределы Станции, то записи осциллограмм имеют огромное значение для внутреннего использования: в случае аварийного отключения, например, главного циркуляционного насоса (ГЦН), и, как следствие, падения мощности и снижения выработки электроэнергии, только по осциллограммам можно будет точно определить причину и источник инцидента.
Конфигурирование основного объёма регистраторов SATEC (278 существующих приборов и 239 запланированных) и работы по интеграции АИИС ТУЭ и СОТИАССО запланированы в рамках II очереди работ в 2026-2027 годах.
